CL-S.C.F공법

표층시공 시공심도 : 0.5m ~

지반개량 CL-S.C.F공법

개요

  • 원지반 토사와 고화재의 배합으로 연약지반을 치환 또는 보강하는 공법
  • 현장 지질 조건을 감안한 최적의 시공 가능

재료 및 배합비

  • 고화재 : 50~200kg/m2
  • 지반의 지질종류, 소요강도에 따라 배합비 결정

장비

  • Excavator : 0.2~1.0m3
  • 진동롤러 : 1.0~5.0 ton
  • 플랜트(혼합기):
  • 이동식 혼합기

특이사항

  • 원지반 토사를 사용하므로 별도의 토사처리비용이 발생하지 않음
  • 모래, 자갈 등 별도의 골재가 사용되지 않아 경제성 우수 (재료절감)
  • 소형 장비 사용으로 경제성 우수
  • 이동형 혼합기(교반기) 사용으로 시공성 우수

적용

  • 구조물 기초지반보강, 지내력 확보
  • 굴착치환의 대체
  • 팽이기초 및 표층개량공법 대체
  • 장비 진입 및 전도방지를 위한 지반보강
  • 연약지반 내 진입도로, 공사용 도로
  • 보강토 옹벽 그리드 설치구간

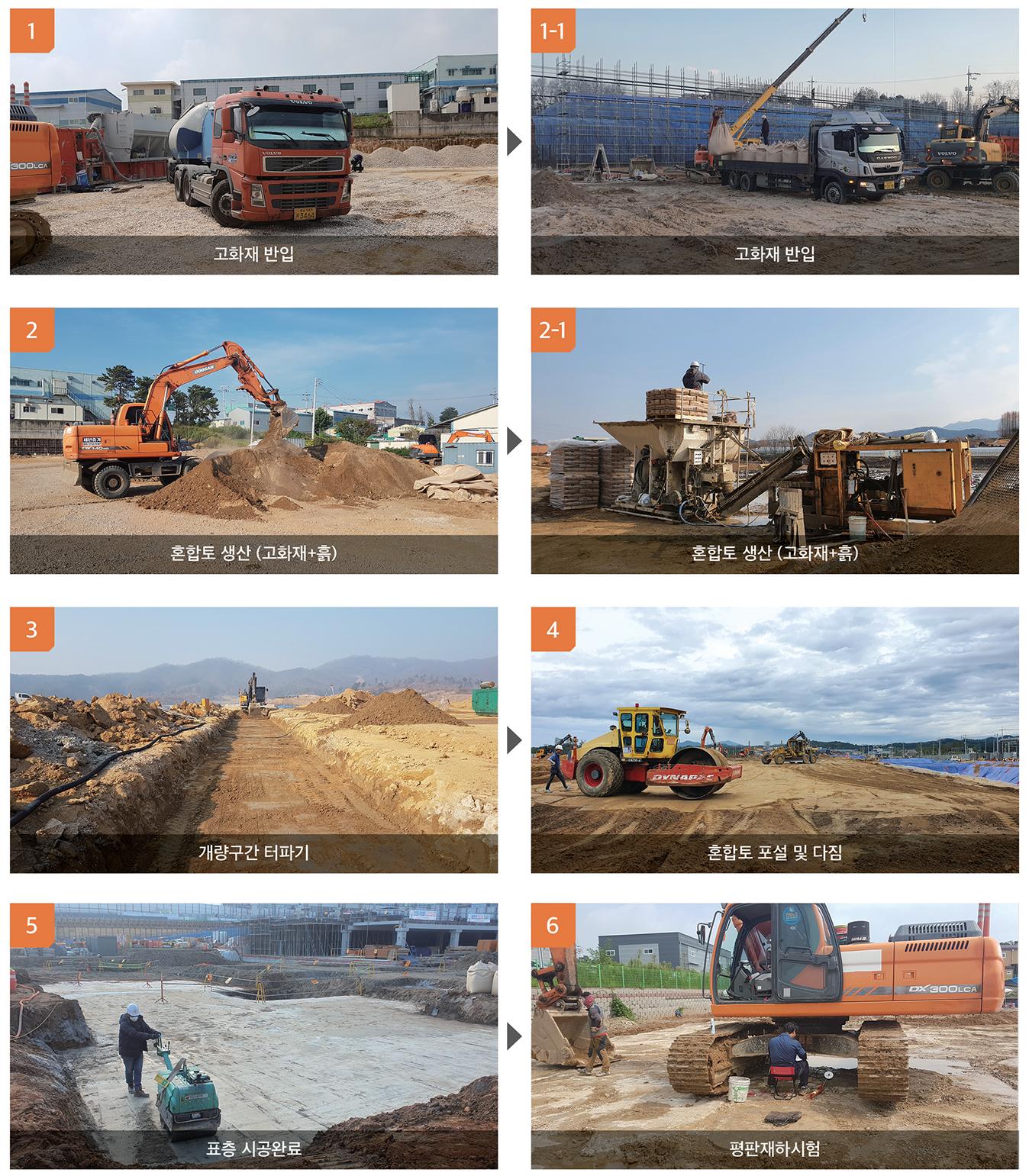

시공순서

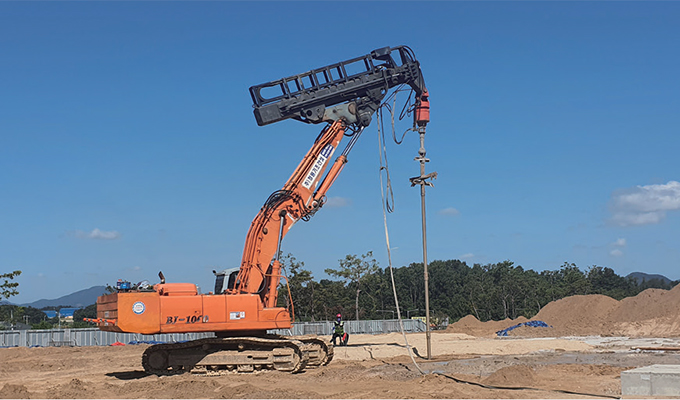

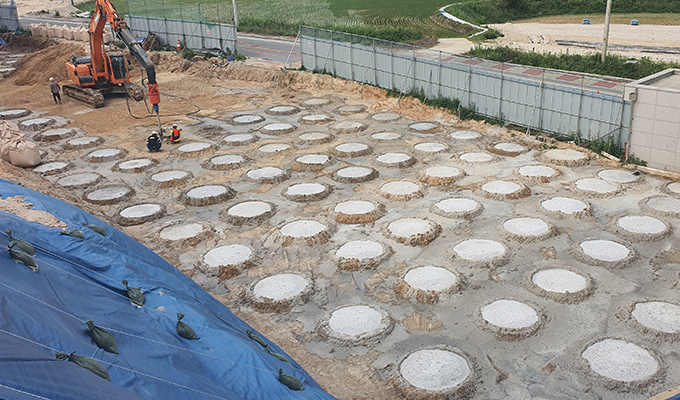

중층 시공 시공심도 : 1.0m~15.0m

개요

  • 원지반 토사와 페이스트(고화재+물)의 교반으로 연약지반을 개량

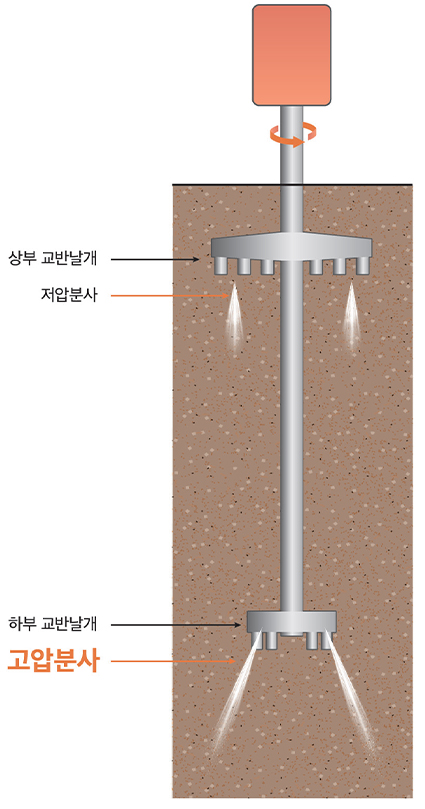

작용 원리

  • 1차 : 페이스트 고압/저압 동시 분사에 의한 지반 굴착, 절삭, 교반
  • 2차 : 회전날개에 의해 기계적 교반이 되어 개량되는 방식

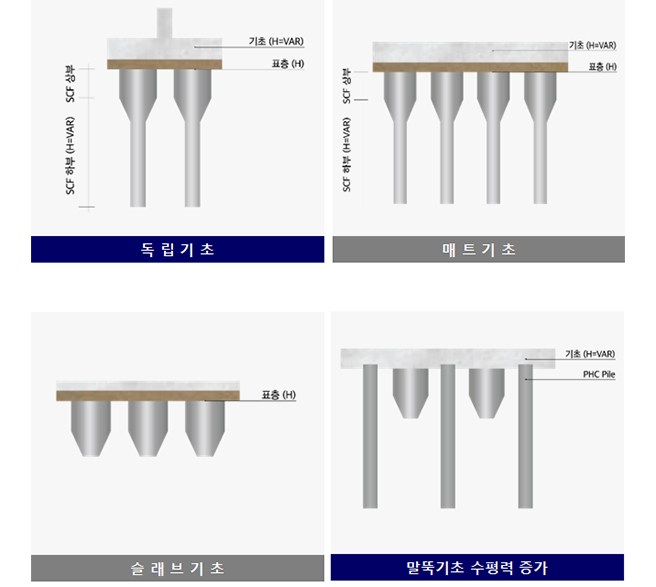

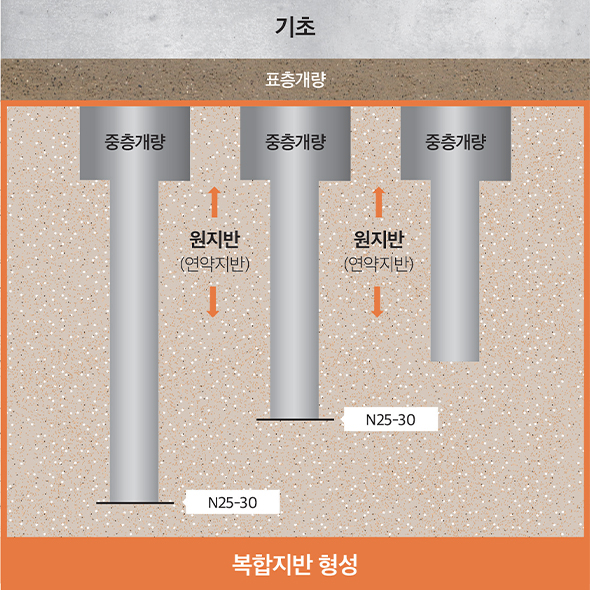

  • 독립기초/줄기초/매트기초/복합기초
  • 하중 및 지반에 따른 최적 설계 적용

효과

우수한 개량효과
  • 균질한 기초 형성 및 부동침하방지
  • 지반의 지지력 증대 및 침하량 억제
  • 지반 강성으로 진동 억제
우수한 시공성
  • 소규모 장비 운영
  • 공기단축 및 공사비 절감
친환경 공법
  • 무진동·무소음 공법
  • 시공 시 배출토사(슬라임) 발생 최소

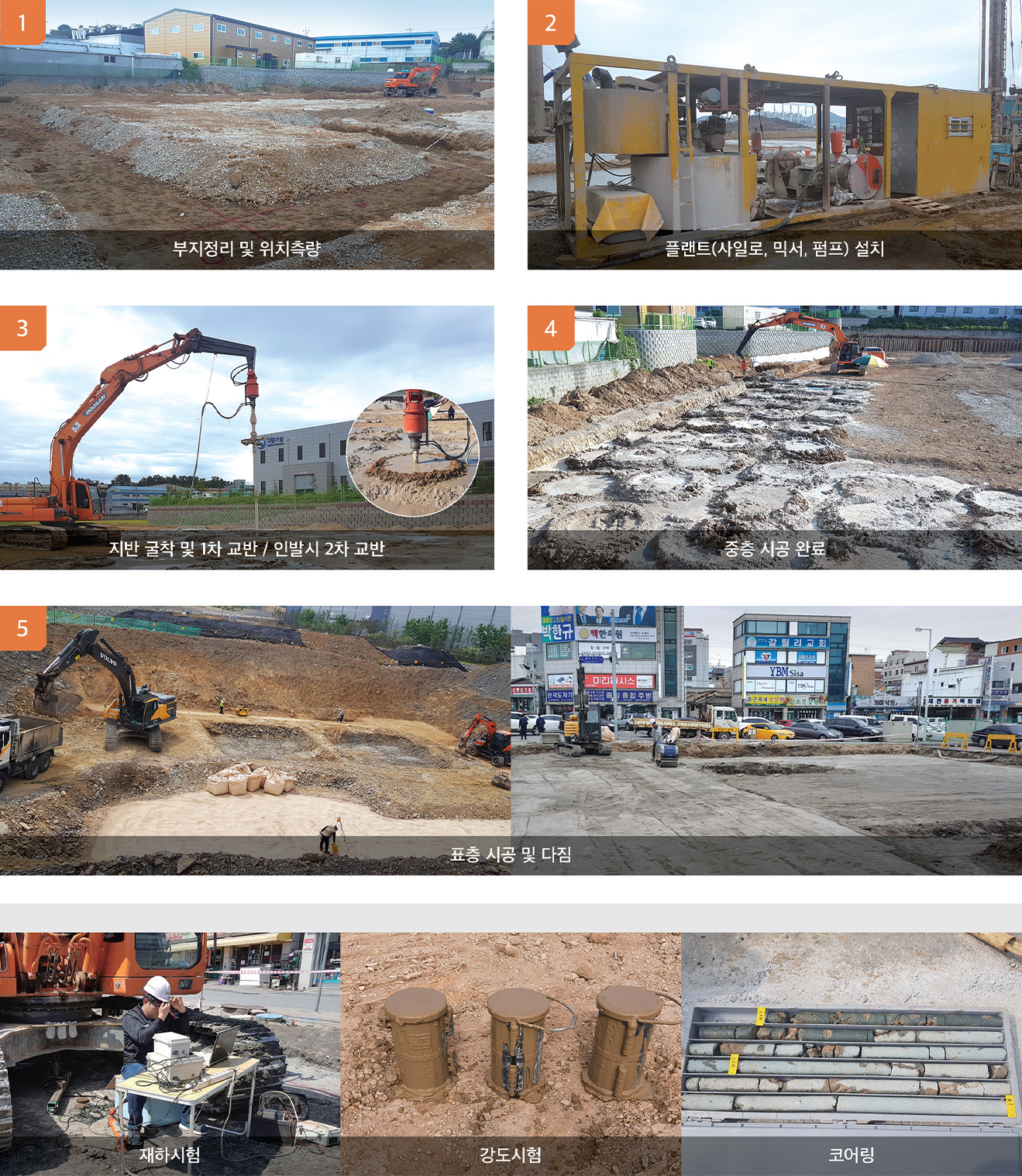

시공순서

적용

  • 요구 지내력 100kN/m2 ~ 450kN/m2 확보가 필요한 현장
  • 지반이 연약하여 기초의 구조적 안정성 확보가 필요한 현장
  • 지반 침하 감소, 부동침하 방지가 필요한 현장
  • 대규모 기초공사에 대한 공기단축 및 공사비 절감이 필요한 현장
  • 대형장비 진입이 어렵고 소음 진동으로 인한 민원발생이 우려되는 현장

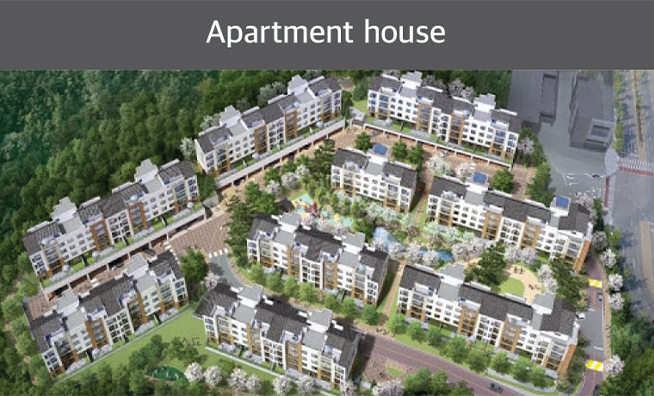

적용사례

CL-S.C.F 공법 배치 예시도

심층 시공 시공심도 : 13.0m~45.0m

개요

  • 고화재와 물을 혼합한 페이스트를 저압으로 주입
  • 특수교반기의 회전에 의해 교반 혼합하여 차수공, 토류공, 기초공 지반의 안정강화 등을 목적으로 다양하게 적용되는 공법
  • 단축, 다축 (2축~4축) 시공으로 경제성 우수

장비

  • 연약한 사질토, 점성토, 부식토, 이암층, 실트층 등에 적용
  • 시공이 빠르며 공기가 짧다
  • 연속벽체의 차수 및 토류의 목적으로 사용할 수 있음

적용단면

  • 장심도 연약지반 침하 방지 : 1축 또는 2축
  • 구조물 기초용 및 자립식 벽체용: 2축 또는 4축 사용
  • 엄지말뚝이 근입되는 흙막이 벽체나 차수벽체용:
  • 1축 또는 3축을 주로 사용

시공순서
