Helical pile

지지 구조

Helical Pile 공법이란?

Helical Pile 공법이란 고강도 강관말뚝에 독립된 나선형 날개(Helix)를 부착하여
회전력을 통해 지반에 관입, 상부 구조물을 지지하는 공법임

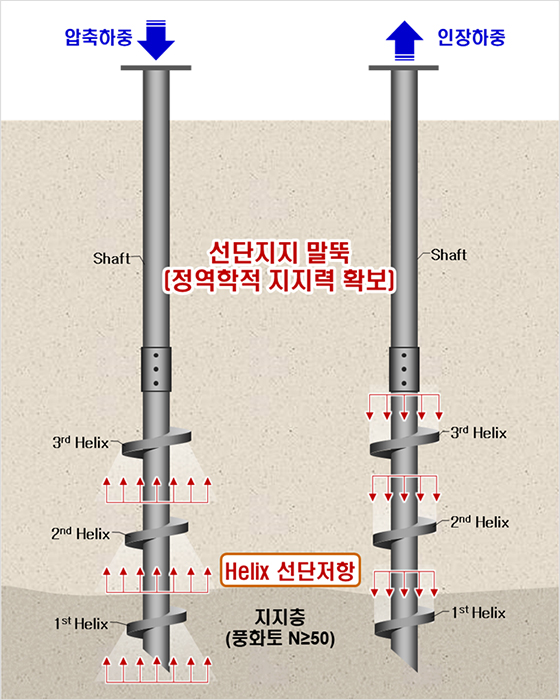

나선형 날개(Helix)

나선형 날개(Helix)는 시공시 말뚝의 관입성을 향상시키고, 목표한 지지층에 관입후에는
지지력을 발현시키는 선단지지 소구경 말뚝임

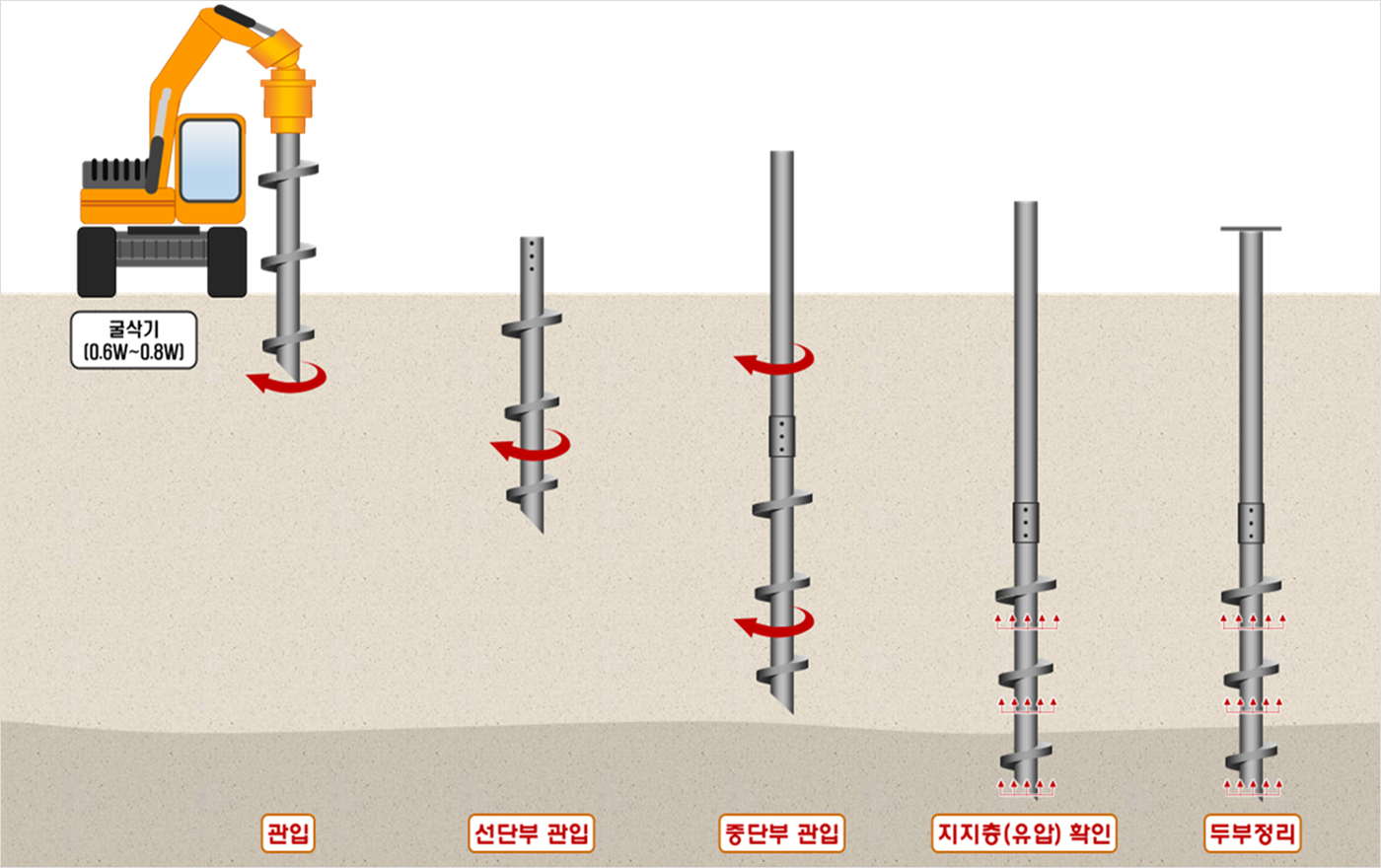

시공 개요

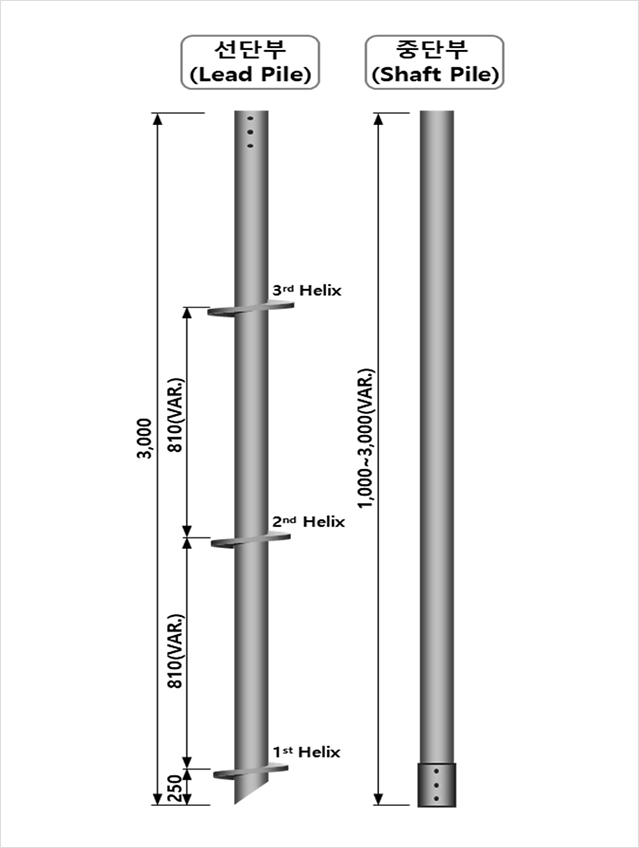

파일 상세

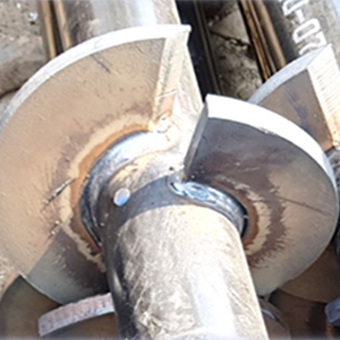

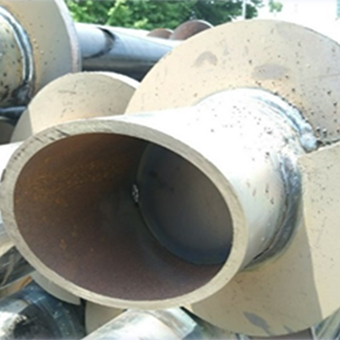

헬릭스(Helix)
선단부

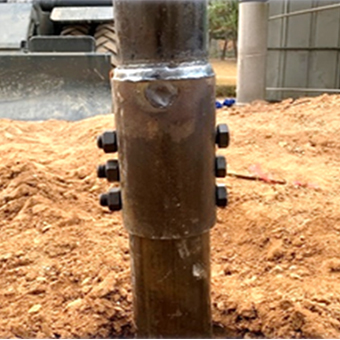

이음부(볼트식)

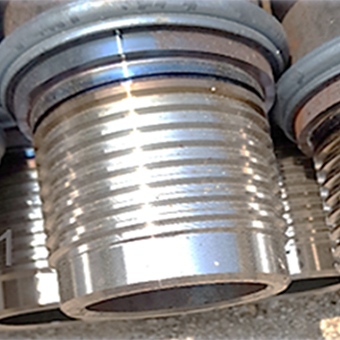

이음부(나사식)

시공 순서

STEP01
자재 반입
STEP02
파일 관입
STEP03
재하 시험
STEP04
두부 정리
STEP05
재하판설치

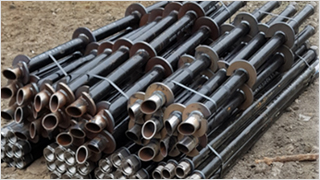

자재 및 장비 반입

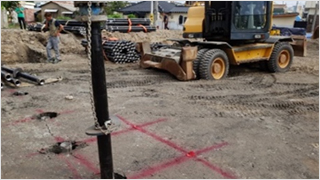

파일 관입
재하 시험

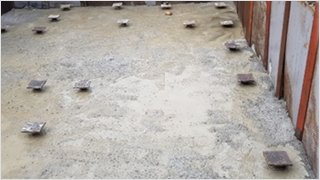

재하판 설치

적용분야

01 시공성

소규모 현장

  • 대형장비 진입 곤란한 현장
  • 실내 증축 및 근접시공 현장
  • 빌라, 아파트 근생 및 문주 등
02 환경성

민원발생 현장

  • 무소음/무진동 공법
  • 비산먼지 및 배출로 無
  • 도심지 신축공사 현장
03 안정성

연약지반 현장

  • 지지력 및 침하 발생 우려 구간
  • 압축/인발력 필요 현장
  • 필요시 Grouting

공법특징

01 無진동
  • 견고한 지지층 관입으로 무진동
  • 굴삭기 사용으로 진동 최소
02 無소음
  • 회전관입 공법(無타격)
  • 굴삭기 오거방식으로 장비구동음만 발생
03 無배토
  • 파일 자체가 회전 관입으로 배토 없음
  • 함몰된 파일 주변부 그라우팅 시행
