지지 구조

크롤라드릴 장비

크롤라드릴 장비로 천공하여 고강도 강봉(Thread Bar)을 삽입 후 시멘트 밀크를 주입하여
주면마찰을 통하여 상부 구조물을 지지하는 공법

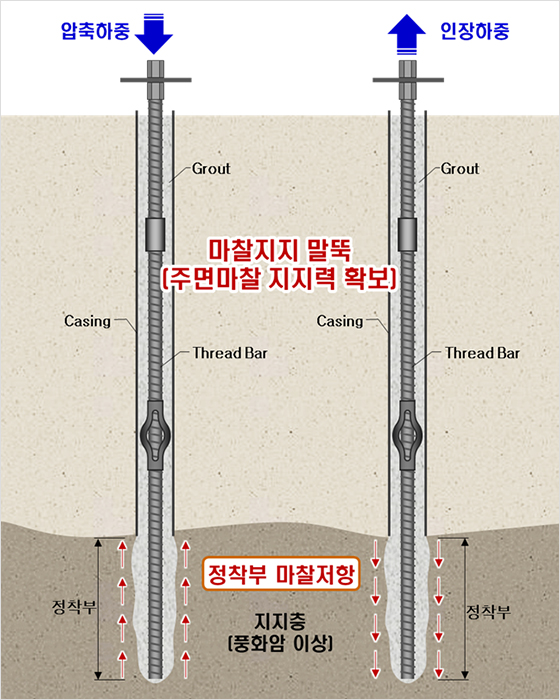

마찰지지 소구경 말뚝

정착 지지층에 시멘트 밀크와 고강도 강봉 (Thread Bar),
지반의 주면마찰저항으로 지지력을 발현시키는 마찰지지 소구경 말뚝임

시공 개요

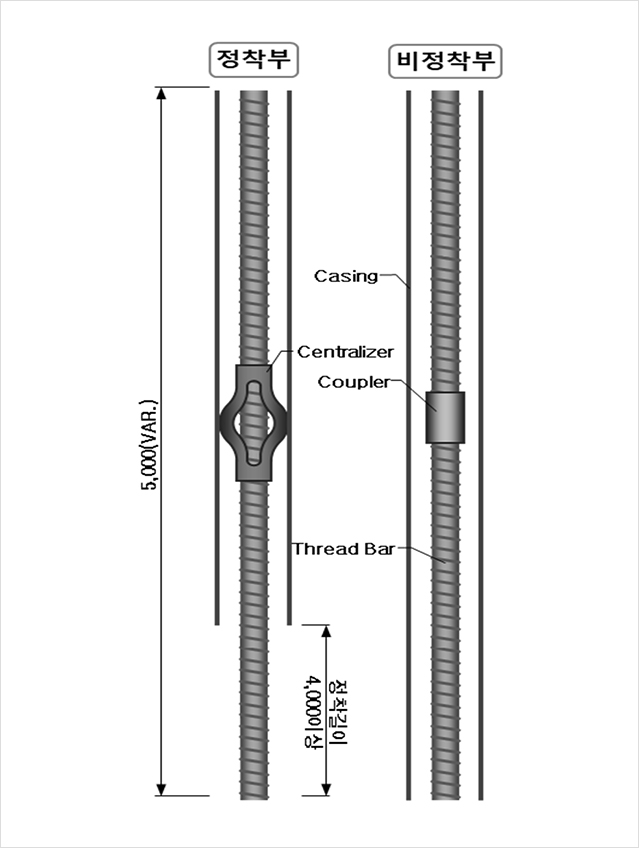

파일 상세

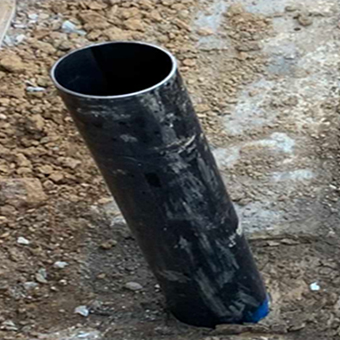

케이싱(Casing)

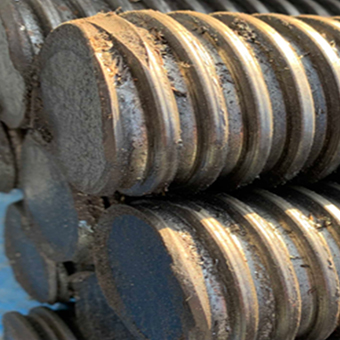

강봉(Thread Bar)

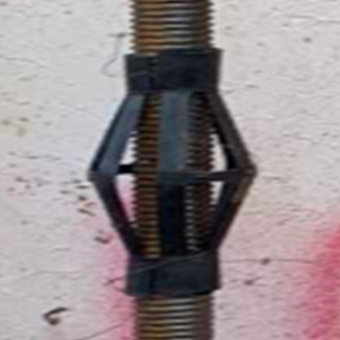

간격제 (Centralizer)

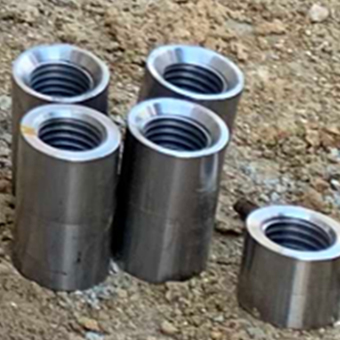

이음부(Coupler)

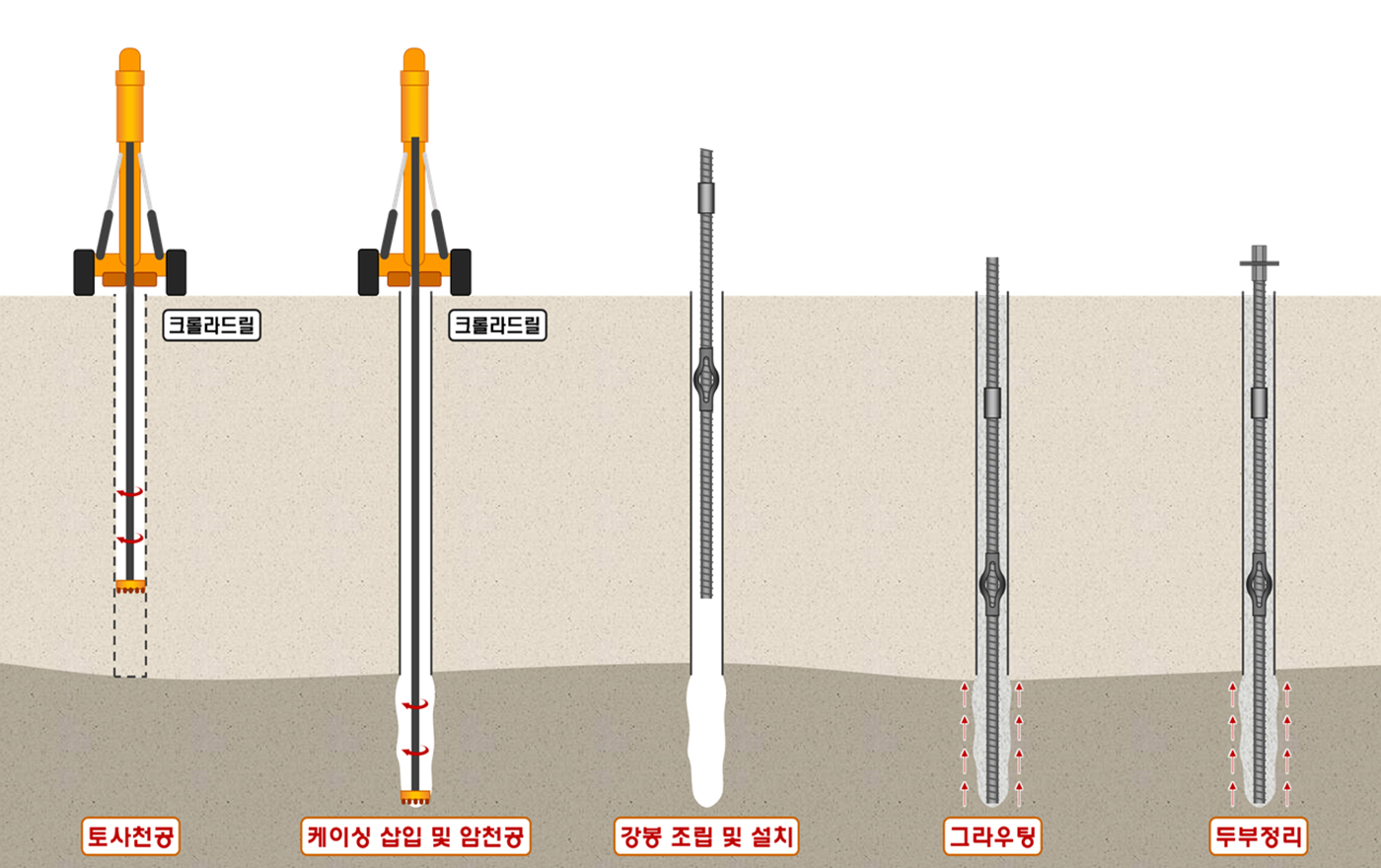

시공 순서

STEP01

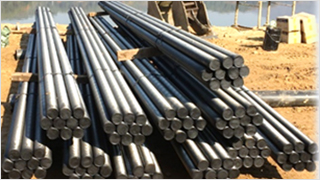

자재 반입

STEP02

천공 및 Casing 설치

STEP03

Micro Pile 설치

STEP04

Grouting

STEP05

두부정리

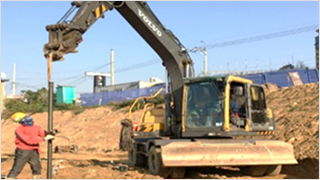

자재 및 장비 반입

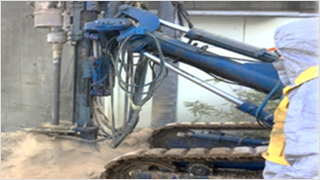

천공

강봉 삽입

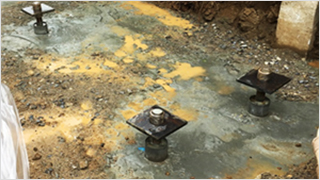

재하판 설치

적용분야

01 시공성

소규모 현장

대형장비 진입 곤란한 현장
실내 증축 및 근접시공 현장
빌라, 아파트 근생 및 문주 등

02 환경성

민원발생 현장

대형장비 대비 소음/진동이 적음
비산먼지 無및 배출토無
도심지 신축공사 현장

03 안정성

연약지반 현장

지지력 및 침하 발생 우려 구간
압축/인발력 필요 현장
높은 허용 지지력 필요 현장

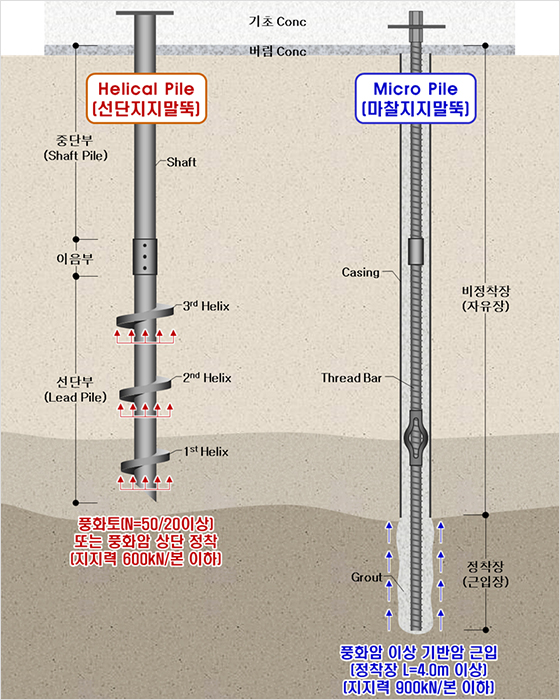

공법 비교

헬리컬파일 : 선단지지말뚝

나선형 날개(Helix)를 회전력을 이용, 풍화암 상단 또는 풍화토(N≥50/20) 까지 관입

마이크로파일 : 마찰지지말뚝

풍화암 이상 기반암을 천공하여 고강도 강봉 (Thread Bar) 삽입 후 그라우트 주입

Micro Pile
